Chiller ชิลเลอร์ คือ อะไร

Chiller ชิลเลอร์ คือ อะไร
ประเทศไทยของเราซึ่งจัดว่าเป็นเมืองที่มีลักษณะภูมิอากาศแบบร้อนชื้น ส่งผลให้โรงงานอุตสาหกรรมส่วนใหญ่ จำเป็นจะต้องใช้ระบบปรับอากาศกันแทบทั้งสิ้น ซึ่งไม่เพียงแต่ให้ความเย็นที่พอเหมาะเท่านั้น แต่เพื่อควบคุมคุณภาพของการผลิตด้วยและแน่นอนว่าจะต้องสิ้นเปลืองงบประมาณ เพื่อซื้อพลังงานไฟฟ้าเข้ามาใช้  ซึ่งสำหรับโรงงานอุตสาหกรรมส่วนใหญ่กว่าครึ่งหนึ่งของค่าไฟฟ้าทั้งหมดจะอยู่ที่ระบบปรับอากาศนั่นเอง และนั่นหมายถึงต้นทุนการผลิตที่เพิ่มสูงขึ้น โดย Chiller เป็นระบบปรับอากาศประสิทธิภาพสูงที่ช่วยประหยัดพลังงานและประหยัดงบประมาณสำหรับโรงงานอุตสาหกรรม

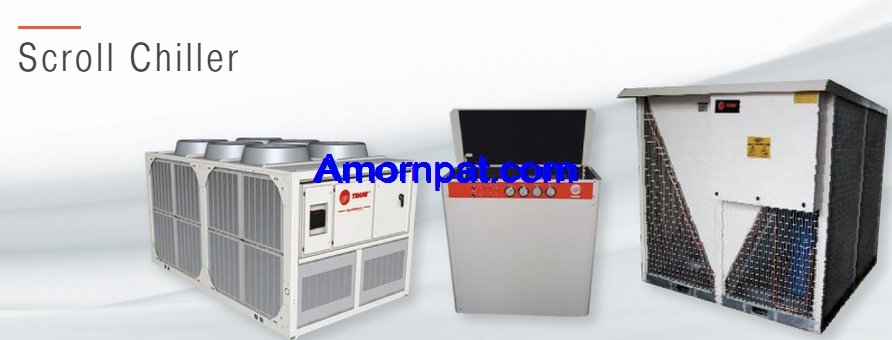

          Chiller คือ เครื่องทำความเย็นขนาดใหญ่ที่มีหน้าที่ในการผลิตน้ำเย็นหรือปรับอุณหภูมิน้ำ เย็นและส่งไปยังเครื่องปรับอากาศที่มีอยู่ในห้องต่างๆ ของอาคารแต่ละอาคาร

          หลักการทำงานของ Chiller คือ จะนำสารทำความเย็น (ก๊าซเย็นความดันต่ำ) โดยอยู่ในสภาวะไออิ่มตัวมาอัดที่ตัวCompressor จากนั้นสารทำความเย็นจะถูกอัดโดยเครื่องอัด จนมีสภาวะเป็นไอร้อน (Superheated Vapor) มีความดันสูงและอุณหภูมิสูง หลังจากนั้นสารทำความเย็นจะเคลื่อนที่ผ่านเข้าไปในเครื่องควบแน่น (Condenser)เพื่อ ถ่ายเทความร้อนออกทำให้สารทำความเย็นเปลี่ยนสถานะเป็นของเหลวอิ่มตัวที่มี ความดันสูง จากนั้นของเหลวอิ่มตัวความดันสูงจะเคลื่อนที่ผ่านอุปกรณ์ขยายตัว (อุปกรณ์ลดแรงดัน) สารทำความเย็นจะมี 2 สถานะ คือ ของเหลวและก๊าซที่มีอุณหภูมิต่ำและความดันต่ำ หลังจากนั้นจะผ่านเข้าไปในเครื่องระเหย (Evaporator) ทำ ให้สารทำความเย็นรับความร้อนจากการโหลดนั้นๆ และกลายสภาพเป็นไออิ่มตัว  ซึ่งวัฏจักรการทำความเย็นจะดำเนินเช่นนี้ซ้ำไปเรื่อยๆ หมุนเวียนเป็นวงจรเช่นนี้ตลอดเวลา  จึงทำให้ Chiller สามารถผลิตน้ำเย็นได้อย่างต่อเนื่อง จึงสามารถส่งน้ำเย็นนี้ไปจ่ายให้เครื่องปรับอากาศที่อยู่ตามอาคารต่างๆ ที่ไกลจากเครื่อง Chiller ได้ซึ่งเครื่อง Chiller เป็นอุปกรณ์ส่วนหนึ่งของระบบปรับอากาศทั้งหมดที่ใช้พลังงานสูงมากถึง 52 %

          ปัจจุบัน Chiller รุ่นใหม่ๆ จะถูกออกแบบและพัฒนาให้มีค่ากิโลวัตต์ต่อตันของการทำความเย็นต่ำกว่า Chiller รุ่นเก่าจึงทำให้สามารถประหยัดพลังงานได้มากกว่ารุ่นเก่าประมาณ 20-30 % และอีกอย่างหนึ่ง Chiller รุ่นใหม่ ส่วนใหญ่จะใช้สาร ทำความเย็นจำพวกที่ไม่มีสาร CFC ที่จะทำลายชั้นบรรยากาศของโลกได้อีกด้วย

หลักการทำงานของ Chiller
1. หลักการทำงาน
โดยทั่วไปเครื่องปรับอากาศที่ใช้ในอาคารขนาดใหญ่จะเป็นเครื่องปรับอากาศแบบรวมศูนย์ที่เรียกว่า ชิลเลอร์ (Chiller) ซึ่งแบ่งเป็นระบบระบายความร้อนด้วยน้ำและระบบระบายความร้อนด้วยอากาศ ซึ่งชิลเลอร์จะอาศัยน้ำเป็นตัวนำพาความเย็นไปยังห้องหรือจุดต่างๆ โดยน้ำเย็นจะไหลไปยังเครื่องทำลมเย็น (Air Handling Unit : AHU หรือ Fan Coil Unit : FCU) ที่ติดตั้งอยู่ในบริเวณที่จะปรับอากาศ จากนั้นน้ำที่ไหลออกจากเครื่องทำลมเย็นจะถูกปั๊มเข้าไปในเครื่องทำน้ำเย็นขนาดใหญ่ ที่ติดตั้งอยู่ในห้องเครื่องและไหลเวียนกลับไปยังเครื่องทำลมเย็นอยู่เช่นนี้ สำหรับเครื่องทำน้ำเย็นนี้จะต้องมีการนำความร้อนจากระบบออกมาระบายทิ้งที่ภายนอกอาคารด้วย ซึ่งระบบทำความเย็นแบบรวมศูนย์ส่วนใหญ่ที่ใช้มีขนาดประมาณ 100 ถึง 1,000 ตัน เป็นระบบที่ใช้เพื่อต้องการทำความเย็นอย่างรวดเร็ว การทำความเย็นอาศัยคุณสมบัติดูดซับความร้อนของสารทำความเย็นหรือน้ำยาทำความเย็น (Liquid Refrigerant) มีหลักการทำงาน คือ ปล่อยสารทำความเย็นที่เป็นของเหลวจากถังบรรจุไปตามท่อ เมื่อสารเหลวเหล่านี้ไหลผ่านเอ็กซ์แพนชั่นวาล์ว (Expansion Valve) จะถูกทำให้มีความดันสูงขึ้น ความดันจะต่ำลงเมื่อรับความร้อนและระเหยเป็นไอ (Evaporate) ที่ทำให้เกิดความเย็นขึ้นภายในพื้นที่ปรับอากาศ

อุปกรณ์หลักที่สำคัญ ในชิลเลอร์ มีรายละเอียดดังนี้
1) คอยล์ร้อน หรือตัวควบแน่น (Condenser) คือ อุปกรณ์ที่ใช้ระบายความร้อนให้กับสารทำความเย็นที่ระเหยกลายเป็นก๊าซ และเพื่อให้เกิดการควบแน่นของสารทำความเย็นเป็นของเหลว คอยล์ร้อนมีทั้งชนิดที่ระบายความร้อนด้วยอากาศ (Air-Cooled) และชนิดระบายความร้อนด้วยน้ำ (Water-Cooled)

2) คอยล์เย็น (Evaporator) คือ อุปกรณ์ที่ใช้ในการทำความเย็น โดยดึงความร้อนที่อยู่โดยรอบคอยล์เย็น เพื่อทำให้สารทำความเย็นซึ่งเป็นของเหลวระเหยกลายเป็นก๊าซ ผลที่ได้คือความเย็นเกิดขึ้น

3) อุปกรณ์ลดความดัน (Expansion Valve) คือ อุปกรณ์ควบคุมปริมาณสารทำความเย็นที่ไหลเข้าไปในคอยล์เย็นและช่วยลดความดันของสารทำความเย็นลง เช่น Thermal Expansion Valve และ Capillary Tube เป็นต้น ผลที่ได้คือสารทำความเย็นที่มีสภาพเป็นก๊าซ

4) คอมเพรสเซอร์ (Compressor)คือ อุปกรณ์ซึ่งทำหน้าที่ดูดสารทำความเย็นในสภาพที่เป็นก๊าซเข้ามาและอัดให้เกิดความดันสูงซึ่งทำให้ก๊าซมีความร้อนเพิ่มขึ้นตามไปด้วย คอมเพรสเซอร์ที่ใช้งานทั่วไปมีทั้งชนิดที่เป็นแบบลูกสูบ (Reciprocating Compressor) แบบโรตารี่ (Rotary Compressor) หรืออาจเป็นแบบหอยโข่ง (Centrifugal Compressor) และแบบที่นิยมใช้ในเครื่องปรับอากาศขนาดใหญ่ ได้แก่ แบบสกรู (Screw Compressor)

ข้อดี :
1) ระบบทำความเย็นแบบรวมศูนย์นี้สามารถทำความเร็วได้อย่างรวดเร็ว
2) สามารถทำความเย็นได้หลายๆจุดพร้อมกัน เนื่องจากใช้ท่อซึ่งเดินบนผนังหรือเพดานง่ายต่อการกระจายความเย็นไปยังจุดหรือห้องที่ต้องการ

ข้อจำกัด :
1) เป็นระบบที่มีขนาดใหญ่ จึงมีข้อจำกัดเรื่องของพื้นที่ที่ใช้ในการติดตั้ง และเลือกสถานที่ที่มีความเหมาะสมในการติดตั้งอุปกรณ์แต่ละตัว
2) มีความยุ่งยากในการติดตั้ง ซึ่งจะต้องจัดเตรียมโครงสร้างในการวางเครื่อง
3) เคลื่อนย้ายหรือเปลี่ยนตำแหน่งได้ลำบาก เนื่องจากเป็นระบบที่มีขนาดใหญ่และมีความซับซ้อน ดังนั้นจึงต้องวางแผนในการติดตั้งให้ดีก่อน
4) ราคาแพง ค่าใช้จ่ายในการติดตั้งสูง
